Máy kiểm tra AOI ngoại tuyến

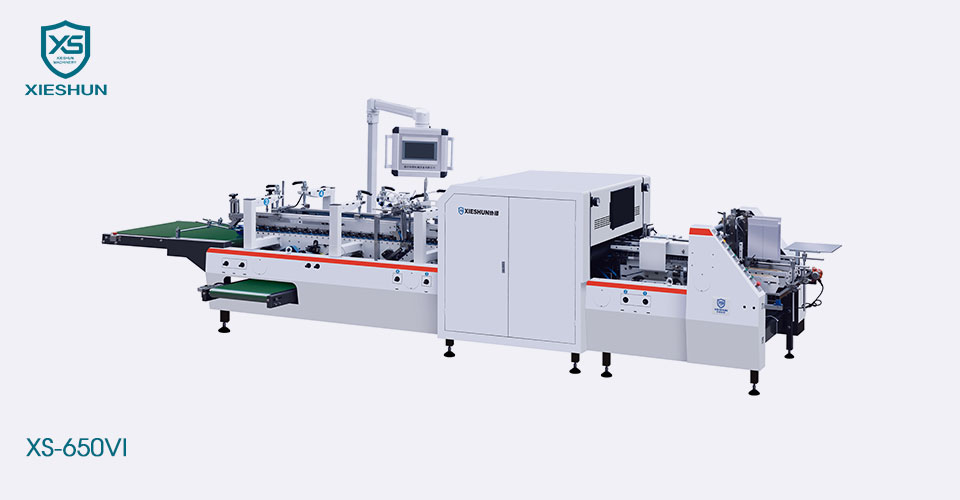

Model:XS-650VI

Máy kiểm tra AOI ngoại tuyến XS-650VI của nhà sản xuất XIESHUN kiểm tra toàn diện các lỗi in khác nhau (thiếu in, chấm mực), sai lệch màu sắc, đăng ký sai, sai lệch khi cắt khuôn, sai lệch dập nổi, v.v. trên các hộp thẻ có thông số kỹ thuật khác nhau trong khi dán hộp.

Máy kiểm tra AOI ngoại tuyến chất lượng cao XIESHUN có chức năng tự động điều chỉnh độ chính xác phát hiện, tạo điều kiện tinh chỉnh độ chính xác phát hiện ở các khu vực khác nhau trong quá trình phát hiện, tránh ảnh hưởng đến hiệu quả sản xuất.

Hệ thống AOI Inspection có chức năng học hỏi theo khu vực, có thể học hỏi từ các khu vực địa phương trong quá trình phát hiện, tránh tình trạng lãng phí do chất lượng in không ổn định ở những khu vực không trọng điểm.

Hệ thống có chức năng tự động lưu trữ, phân loại dữ liệu phát hiện được, tạo điều kiện thuận lợi cho việc truy vấn, thống kê lịch sử dữ liệu.


Khối lượng tịnh: khoảng 2500KGS
Kích thước tổng thể: 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI)
Nguồn cấp: 17 kW
Tiêu thụ không khí: 6 ngày


Chức năng chính của hệ thống kiểm tra

☞ Phát hiện toàn diện các khuyết tật khác nhau (thiếu chữ, đốm mực), lệch màu, in chồng, lệch khuôn cắt, lệch dập nổi,… của hộp carton trong quá trình dán.

☞ Hệ thống có chức năng tự động điều chỉnh độ chính xác kiểm tra, thuận tiện cho việc tinh chỉnh độ chính xác kiểm tra của các khu vực khác nhau trong quá trình kiểm tra tránh ảnh hưởng đến hiệu quả sản xuất.

☞ Hệ thống có chức năng học vùng. Trong quá trình kiểm tra, có thể tập trung vào các địa phương để rút kinh nghiệm, tránh tình trạng lãng phí do chất lượng in không ổn định ở các khu vực không trọng điểm.

☞ Hệ thống có chức năng tự động lưu trữ, phân loại dữ liệu kiểm tra để thuận tiện cho việc truy vấn, thống kê lịch sử.


Các chỉ số và chức năng hoạt động của thiết bị

Chỉ số hiệu suất thiết bị

Dự án Chỉ số
Độ chính xác hình ảnh trạm in bình thường: 0,11mm × 0,125mm
Độ chính xác của hình ảnh trạm dập nổi: 0,05mm × 0,125mm
Trạm kiểm tra mã: Có thể phát hiện mã vạch tối thiểu 18mm
Kích thước phát hiện tối đa: 500mm × 420mm
Kích thước phát hiện tối thiểu: 90mm × 90mm
Diện tích điểm tối thiểu: 0,08mm2
Màu sắc khác nhau: △E ≧ 3
Tốc độ phát hiện: 220m/phút


Chức năng thiết bị

Dự án Chức năng
Phát hiện khuyết tật Thiếu bản in, vết bẩn, v.v.: Diện tích phát hiện tối thiểu ở mặt trước: ≧0,08mm2
Lớp phủ ngoài, dầu quang, khuyết tật lõm, lồi: Diện tích ≧2mm2
Diện tích phát hiện tối thiểu khuyết tật dập nóng: ≧0,08mm2
Phát hiện độ lệch in chồng: ≧ 0,1mm
Phát hiện độ lệch khi cắt khuôn: ≧0,1mm
Lỗi mã vạch:
Đọc: mã lỗi, mã trùng lặp
Phát hiện ký tự: sai chữ, thiếu chữ, tương ứng với mã vạch
Phát hiện ngoại hình: vết bẩn, đường đứt, mã vạch bị méo, lỗi vạch đen mã vạch
Phát hiện chênh lệch màu cục bộ △E ≧ 3 Elab
Phân loại khuyết tật Tiêu chuẩn phát hiện lỗi được điều chỉnh liền mạch. Đối với mỗi lỗi, tiêu chuẩn phát hiện lỗi có thể được đặt bằng cách kéo thanh cuộn theo cách thủ công.
Dễ dàng lập mô hình Thời gian làm mẫu để thay thế một sản phẩm là 3-5 phút;
Sử dụng sơ đồ mô hình hóa trình hướng dẫn để phân tách toàn bộ quá trình lập mô hình thành nhiều bước được kết nối với nhau, hướng dẫn người vận hành triển khai các hoạt động mô hình hóa từng bước
lỗi hiển thị Hiển thị thời gian thực hình ảnh lỗi của sản phẩm được kiểm tra, vị trí xảy ra lỗi và thông tin tỷ lệ lỗi


trung chuyển
Động cơ servo độc lập điều khiển tốc độ nạp thay đổi.
Động cơ rung có thể điều chỉnh.
Các tấm bên có thể được điều chỉnh tỉ mỉ về chiều rộng của chỗ trống..
Căn chỉnh
Phần độc lập với một giá đỡ phía dưới vô song dẫn hộp đến một tay vịn song song cho phép căn chỉnh trống hoàn hảo.
Mô-đun kiểm tra trực tuyến
Máy trạm xử lý ảnh tốc độ cao.
Hệ thống phần mềm kiểm tra trực quan: Phần mềm kiểm tra trực quan chuyên dụng PrintingPlus (phiên bản V5.0) Module phần mềm phát hiện khuyết tật chung (Phiên bản V1.0)
Bộ chụp ảnh trực quan tốc độ cao, có ống kính quang học nhập khẩu từ Nhật Bản và tủ kiểm tra in ấn dành riêng cho Canada.
Bộ phận thu thập hộp lỗi
• Đai trên và đai dưới được dẫn động bằng hệ thống truyền động đai đa chữ V, tránh trầy xước trong quá trình vận chuyển.
• Thiết bị đẩy bằng khí nén giúp giảm thiểu trầy xước trên hộp.
• Hệ thống thu gom hai làn theo yêu cầu.
Phần giao hàng
Thay đổi tốc độ tự động và thủ công phối hợp với tế bào quang điện.
Vật liệu đã qua chế biến


Loại hộp

Người mẫu XS-650VI
A 130-650mm
B 100-600mm
E 60-320mm
A 146-600mm
B 100-600mm
E 60-320mm
