Máy kiểm tra trực quan ngoại tuyến của nhà cung cấp XIESHUN có tính năng điều chỉnh độ chính xác phát hiện động, cho phép tinh chỉnh độ chính xác phát hiện ở các khu vực khác nhau trong quá trình kiểm tra để tránh ảnh hưởng đến hiệu quả sản xuất.
Hơn nữa, hệ thống Kiểm tra AOI bao gồm khả năng học hỏi theo khu vực, cho phép học hỏi từ các khu vực địa phương trong quá trình kiểm tra nhằm ngăn ngừa các vấn đề lãng phí do chất lượng in không ổn định ở những khu vực không quan trọng.
Ngoài ra, hệ thống còn tự động hóa việc lưu trữ và phân loại dữ liệu được phát hiện, giúp hợp lý hóa việc truy xuất dữ liệu lịch sử và phân tích thống kê.
| Khối lượng tịnh: | khoảng 2500KGS |
| Kích thước tổng thể: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Nguồn cấp: | 17 kW |
| Tiêu thụ không khí: | 6 ngày |
☞ Phát hiện toàn diện các khuyết tật khác nhau (thiếu chữ, đốm mực), lệch màu, in chồng, lệch khuôn cắt, lệch dập nổi,… của hộp carton trong quá trình dán.
☞ Hệ thống có chức năng tự động điều chỉnh độ chính xác kiểm tra, thuận tiện cho việc tinh chỉnh độ chính xác kiểm tra của các khu vực khác nhau trong quá trình kiểm tra tránh ảnh hưởng đến hiệu quả sản xuất.
☞ Hệ thống có chức năng học vùng. Trong quá trình kiểm tra, có thể tập trung vào các địa phương để rút kinh nghiệm, tránh tình trạng lãng phí do chất lượng in không ổn định ở các khu vực không trọng điểm.
☞ Hệ thống có chức năng tự động lưu trữ, phân loại dữ liệu kiểm tra để thuận tiện cho việc truy vấn, thống kê lịch sử.
Chỉ số hiệu suất thiết bị
| Dự án | Chỉ số |
| Độ chính xác hình ảnh trạm in bình thường: | 0,11mm × 0,125mm |
| Độ chính xác của hình ảnh trạm dập nổi: | 0,05mm × 0,125mm |
| Trạm kiểm tra mã: | Có thể phát hiện mã vạch tối thiểu 18mm |
| Kích thước phát hiện tối đa: | 500mm × 420mm |
| Kích thước phát hiện tối thiểu: | 90mm × 90mm |
| Diện tích điểm tối thiểu: | 0,08mm2 |
| Màu sắc khác nhau: | △E ≧ 3 |
| Tốc độ phát hiện: | 220m/phút |
Chức năng thiết bị
| Dự án | Chức năng |
| Phát hiện khuyết tật | Thiếu bản in, vết bẩn, v.v.: Diện tích phát hiện tối thiểu ở mặt trước: ≧0,08mm2 Lớp phủ ngoài, dầu quang, khuyết tật lõm, lồi: Diện tích ≧2mm2 Diện tích phát hiện tối thiểu khuyết tật dập nóng: ≧0,08mm2 Phát hiện độ lệch in chồng: ≧ 0,1mm Phát hiện độ lệch khi cắt khuôn: ≧0,1mm Lỗi mã vạch: Đọc: mã lỗi, mã trùng lặp Phát hiện ký tự: sai chữ, thiếu chữ, tương ứng với mã vạch Phát hiện ngoại hình: vết bẩn, đường đứt, mã vạch bị méo, lỗi vạch đen mã vạch Phát hiện chênh lệch màu cục bộ △E ≧ 3 Elab |
| Phân loại khuyết tật | Tiêu chuẩn phát hiện lỗi được điều chỉnh liền mạch. Đối với mỗi lỗi, tiêu chuẩn phát hiện lỗi có thể được đặt bằng cách kéo thanh cuộn theo cách thủ công. |
| Dễ dàng lập mô hình | Thời gian làm mẫu để thay thế một sản phẩm là 3-5 phút; Sử dụng sơ đồ mô hình hóa trình hướng dẫn để phân tách toàn bộ quá trình lập mô hình thành nhiều bước được kết nối với nhau, hướng dẫn người vận hành triển khai các hoạt động mô hình hóa từng bước |
| lỗi hiển thị | Hiển thị thời gian thực hình ảnh lỗi của sản phẩm được kiểm tra, vị trí xảy ra lỗi và thông tin tỷ lệ lỗi |
|
trung chuyển Động cơ servo độc lập điều khiển tốc độ nạp thay đổi. Động cơ rung có thể điều chỉnh. Các tấm bên có thể được điều chỉnh tỉ mỉ về chiều rộng của chỗ trống.. |
|
Căn chỉnh Phần độc lập với một giá đỡ phía dưới vô song dẫn hộp đến một tay vịn song song cho phép căn chỉnh trống hoàn hảo. |
|
Mô-đun kiểm tra trực tuyến Máy trạm xử lý ảnh tốc độ cao. Hệ thống phần mềm kiểm tra trực quan: Phần mềm kiểm tra trực quan chuyên dụng PrintingPlus (phiên bản V5.0) Module phần mềm phát hiện khuyết tật chung (Phiên bản V1.0) Bộ chụp ảnh trực quan tốc độ cao, có ống kính quang học nhập khẩu từ Nhật Bản và tủ kiểm tra in ấn dành riêng cho Canada. |
|
Bộ phận thu thập hộp lỗi • Đai trên và đai dưới được dẫn động bằng hệ thống truyền động đai đa chữ V, tránh trầy xước trong quá trình vận chuyển. • Thiết bị đẩy bằng khí nén giúp giảm thiểu trầy xước trên hộp. • Hệ thống thu gom hai làn theo yêu cầu. |
|
Phần giao hàng Thay đổi tốc độ tự động và thủ công phối hợp với tế bào quang điện. Vật liệu đã qua chế biến |

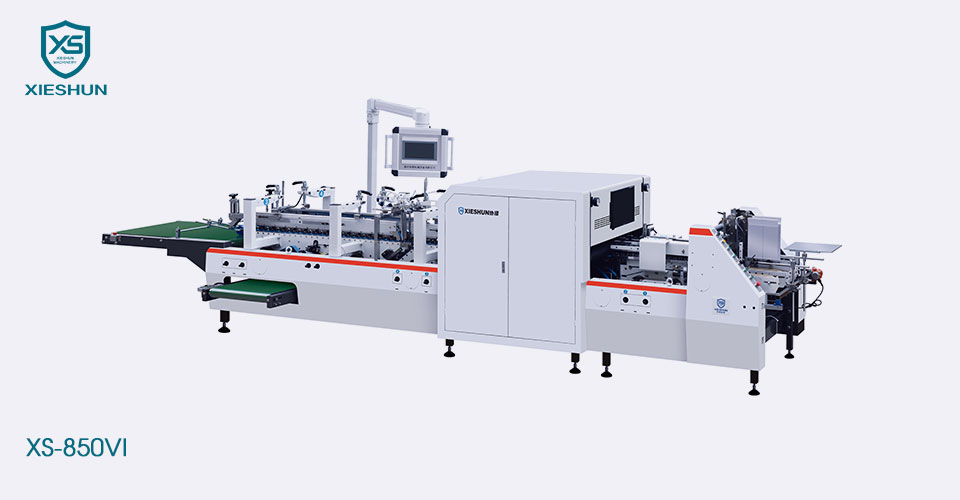

| Người mẫu | XS-850VI | |
|
A | 160-850mm |
| B | 100-900mm | |
| E | 70-420mm | |
|
A | 170-800mm |
| B | 170-900mm | |
| E | 80-420mm |
